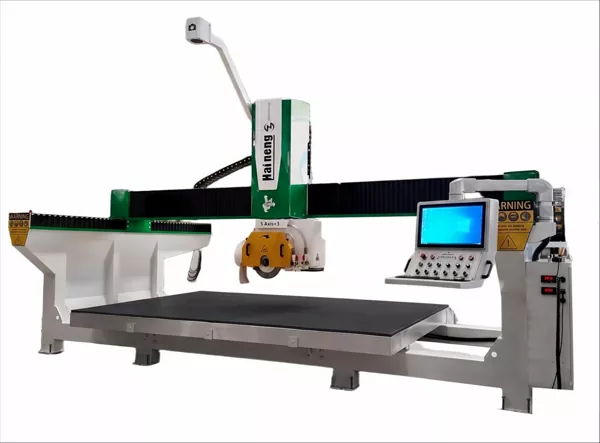

Je 5-osová CNC mostová píla HTQ700GL vhodná na zákazkovú výrobu kameňa?

Model HTQ700GL5-osová CNC mostová pílaje určený pre spracovateľov kameňa, ktorí potrebujú väčšiu flexibilitu ako bežné nastavenie na priame rezanie. Vďaka CNC riadeniu, programovaniu importu CAD, nastaviteľnému pohybu reznej hlavy a odolnej zváranej konštrukcii stroj podporuje celý rad aplikácií na rezanie a tvarovanie kameňa.

Čo dokáže 5-osová CNC mostová píla HTQ700GL?

Nie každý kamenný projekt má obdĺžnikový obrys. Kuchynské dosky, kúpeľňové umývadlové dosky, architektonické prvky a dekoratívne kamenné kusy môžu vyžadovať šikmé hrany, zakrivené profily alebo diely s vlastným tvarom.

HTQ700GL podporuje rôzne operácie rezania a profilovania, vrátane:

1. Rovné a šikmé rezanie:Spracujte kamenné dosky a rezajte diely vo vhodných uhloch.
2. Rezanie na mieru:Vyrábajte okrúhle, oválne, vejárovité, polygonálne, kosoštvorcové a iné nepravidelné tvary.

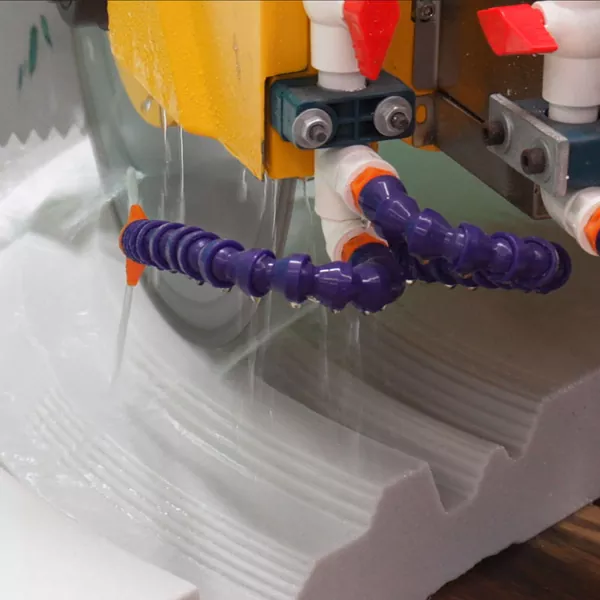

3. Zakrivené profilovanie:Nasledujte rovné a zakrivené obrysy pre vhodné dekoratívne kamenné komponenty.
4. Rezanie drážok:Vytvorte rovné, šikmé a mriežkové drážky pre vhodné aplikácie.
5. Skosenie a tvarovanie hrán:Použite nastaviteľný pohyb reznej hlavy, aby ste splnili rôzne požiadavky na dizajn.

Špecifikácia stroja uvádza rotáciu osi C od 0 do 360 stupňov a pohyb osi A od 0 do 90 stupňov. Pracovný stôl má stanovený maximálny rozsah naklonenia od 0 do 85 stupňov.

Tieto rozsahy pohybov poskytujú výrobcom viac možností pri plánovaní zákazkovej práce. Skutočná schopnosť spracovania závisí od materiálu, rozmerov obrobku, konfigurácie čepele, nástrojov a zvolenej metódy rezania. Pri náročných alebo neobvyklých prácach požiadajte dodávateľa o potvrdenie nastavenia a zorganizujte skúšku rezania vzorky.

Aplikácie pri výrobe dosiek a kameňa

Kuchynské a kúpeľňové dosky

Výroba pultovej dosky často zahŕňa viac ako len dimenzovanie dosky. V závislosti od dizajnu môže úloha vyžadovať šikmé hrany, otvory drezu, otvory pre batérie alebo drenážne drážky.

HTQ700GL podporuje operácie rezania a profilovania. S voliteľným nástavcom frézy a príslušným nástrojom je možné stroj nakonfigurovať aj na ďalšie úlohy obrábania, vrátane frézovania otvorov drezu a kohútika, drenážnych drážok a hrán pracovnej dosky. Leštenie vyžaduje vhodné brúsne kotúče a nástroje.

Pre dielne, ktoré spracovávajú štandardné dosky aj zákazkové návrhy, môže táto konfigurácia pomôcť priniesť niekoľko vhodných operácií na jeden stroj. Pred objednaním si overte voliteľné vybavenie a požadované nástroje.

Spracovanie žuly a mramoru

Žulové a mramorové dielne často spracovávajú výrobky s rôznymi hrúbkami, obrysmi a požiadavkami na konečnú úpravu. HTQ700GL je vhodný na vyhodnocovanie aplikácií, ako sú tvarované kamenné komponenty, šikmé rezy a ozdobné profily.

Špecifikovaný rozsah priemeru kotúča je 350 až 700 mm. Maximálny priemer kotúča by sa nemal považovať za maximálnu hĺbku rezu. Dosiahnuteľná hĺbka rezu a odporúčané pracovné podmienky závisia od konfigurácie stroja, zvoleného kotúča a materiálu.

Dlaždice a umelý kameň

Veľkoformátové dlaždice a výrobky z umelého kameňa môžu vyžadovať plánované cesty rezania a špecifické úpravy hrán. HTQ700GL využíva CNC riadenie a programovanie importu CAD na podporu naprogramovaných operácií pre vhodné materiály a návrhy dielov.

Pred spracovaním neznámych materiálov si u dodávateľa overte kompatibilitu kotúča, podperu obrobku, nastavenie posuvu a požadovanú kvalitu dokončeného ostria.

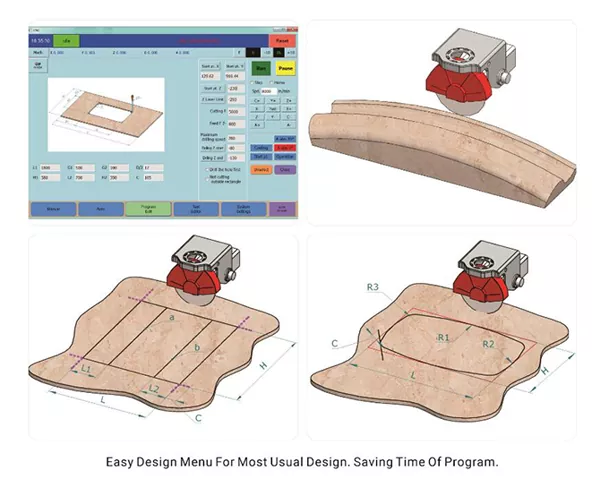

Programovanie importu CAD a obsluha CNC

Programovanie je dôležitým faktorom, keď kamenná dielňa spracováva rôzne tvary dielov a zákaznícke výkresy. Stroj s rozsiahlou schopnosťou pohybu je najužitočnejší, keď operátor môže pripraviť požadované rezné dráhy opakovateľným spôsobom.

HTQ700GL využíva CNC riadenie a programovanie importu CAD. Jeho produktová dokumentácia popisuje dotykové rozhranie určené na zjednodušenie ovládania a systém, ktorý dokáže generovať grafiku zo zadaných údajov.

Typický pracovný postup zahŕňa prípravu výkresu, importovanie kompatibilných CAD údajov, kontrolu požiadaviek na spracovanie, nastavenie materiálu a nástrojov a overenie úlohy pred spustením automatického spracovania.

Tento prístup je relevantný pre dielne, ktoré pravidelne dostávajú prispôsobené výkresy alebo opakujú výrobu podobných dielov. Pred zakúpením HTQ700GL5-osová CNC mostová pílapotvrďte podporované formáty súborov CAD, požiadavky na softvér a školenia operátorov.

Odolná konštrukcia a pohybové komponenty

Konštrukcia stroja je ďalším faktorom, ktorý treba zvážiť pri výbere zariadenia na bežnú výrobu. HTQ700GL používa integrálnu pevnú zváranú konštrukciu. Jeho zdokumentované komponenty pohybu zahŕňajú lineárne koľajnice, guľôčkové skrutky, špirálové ozubenie, vysoko presné planétové reduktory a servosystém.

Stroj má špecifikovaný hlavný motor s výkonom 22 kW a rozsah otáčok 0 až 6 000 ot./min. Celkový inštalovaný výkon stroja je uvedený ako 33 kW.

Tieto špecifikácie poskytujú užitočný východiskový bod na porovnávanie zariadení. Rýchlosť rezania, kvalita dokončenej hrany a výrobný výkon však závisia od faktorov, ako je zvolený kotúč, vlastnosti materiálu, hĺbka rezu, nastavenie posuvu a nastavenie operátora.

Technické špecifikácie HTQ700GL

Nasledujúce obrázky vychádzajú z dokumentácie výrobcu k produktu. Imperiálne konverzie sú približné.

Poznámka k inštalácii:Celkové rozmery nereprezentujú celý prevádzkový priestor potrebný okolo stroja. Pred prípravou dielne si overte elektrické napájanie, prístup na miesto, stav podlahy, ložný priestor, vzdialenosť údržby a požiadavky na inštaláciu.

Je HTQ700GL vhodný pre vašu dielňu?

Správny stroj závisí od úloh, ktoré si vaši zákazníci skutočne objednajú. Dielňa zameraná na dimenzovanie obdĺžnikových dosiek môže mať iné požiadavky ako dielňa, ktorá pravidelne vyrába prispôsobené časti pracovnej dosky alebo nepravidelné kamenné profily.

HTQ700GL možno stojí za zváženie, ak váš obchod:

1. Spracováva šikmé rezy, zakrivené kontúry alebo kamenné diely na mieru.
2. Vyžaduje CNC riadenie a CAD importné programovanie pre prácu založenú na výkresoch.
3. Pracuje so žulou, mramorom, umelým kameňom, dlaždicami alebo inými kompatibilnými stavebnými materiálmi.
4. Chce vyhodnotiť voliteľné frézovacie operácie pre vhodné aplikácie na doske.
5. Má podlahovú plochu a elektrickú kapacitu potrebnú pre stroj.

Pred rozhodnutím o kúpe pripravte niekoľko reprezentatívnych výkresov. Zahŕňa štandardné rezanie, šikmý rez a nepravidelný profil. Požiadajte dodávateľa, aby potvrdil vhodnú konfiguráciu, nástroje a metódu spracovania pre každú úlohu.

Čo je potrebné skontrolovať pred požiadaním o cenovú ponuku

Materiál a hrúbka

Identifikujte materiály, ktoré najčastejšie spracovávate, a uveďte typickú aj maximálnu hrúbku obrobku. Rôzne materiály môžu vyžadovať rôzne čepele a pracovné podmienky.

Rozmery dielov a požiadavky na rezanie

Zdieľajte obvyklú dĺžku, šírku, hrúbku, požadované uhly a detaily profilu. To pomáha dodávateľovi posúdiť, či je dráha stroja a navrhovaná konfigurácia vhodná.

Nástroje a voliteľné funkcie

Zadajte, či vaše úlohy vyžadujú priame rezanie, rezanie pod uhlom, vlastné profily, drážky, frézovanie alebo leštenie. Potvrďte, ktoré funkcie vyžadujú voliteľné vybavenie, a nie predpokladať, že každá operácia je zahrnutá v štandardnej konfigurácii.

Softvér a výrobné podmienky

Poskytnite reprezentatívne výkresy CAD a potvrďte kompatibilné formáty súborov. Skontrolujte tiež prístup k stroju, dostupný inštalačný priestor, elektrické požiadavky a priestor pre údržbu.

Popredajná podpora

Požiadajte o návod na inštaláciu, školenie operátora, náhradné diely, dokumentáciu o údržbe a technickú podporu. Tieto podrobnosti by sa mali skontrolovať spolu so špecifikáciami stroja a nákupnou cenou.

Často kladené otázky

Aké materiály dokáže HTQ700GL spracovať?

Produktová dokumentácia uvádza dosky, dlaždice, mramor, umelý kameň, žulu, cementové výrobky a iné stavebné materiály pre vhodné aplikácie rezania a tvarovania. Pred objednávkou si overte kompatibilitu pre váš konkrétny materiál a hrúbku.

Podporuje HTQ700GL rezanie pod uhlom?

áno. Špecifikovaný pohyb osi A je 0–90° a rotácia osi C je 0–360°. Pracovný stôl má špecifikovaný maximálny rozsah naklonenia 0–85°. Požiadajte dodávateľa, aby overil požadovanú konfiguráciu pre zamýšľanú úlohu.

Dokáže stroj spracovať drezové otvory a drenážne drážky?

Tieto dodatočné úlohy obrábania možno podporiť voliteľným nástavcom frézy a vhodným nástrojom. Pri vyžiadaní cenovej ponuky potvrďte prílohu, nástroje a požadovanú konfiguráciu.

Ako je stroj naprogramovaný?

Špecifikovaná metóda programovania je import CAD. Podporované formáty súborov a softvérové ​​požiadavky je potrebné potvrdiť u dodávateľa.

Aký je maximálny priemer čepele?

Špecifikovaný rozsah priemeru čepele je 350–700 mm, približne 13,8–27,6 palcov. Tento údaj sám o sebe neurčuje maximálnu hĺbku rezu.

Koľko miesta potrebuje stroj?

Uvedené celkové rozmery sú 5 800 × 3 400 × 3 600 mm. Na manipuláciu s materiálom, obsluhu, údržbu a bezpečný prístup môže byť potrebný ďalší priestor. Pred prípravou miesta si vyžiadajte rozloženie inštalácie.

Prediskutujte svoje požiadavky na rezanie kameňa s Hainengom

Model HTQ700GL5-osová CNC mostová pílakombinuje CNC riadenie, programovanie importu CAD, rozsah nožov 350–700 mm, nastaviteľný pohyb reznej hlavy a integrálnu tuhú zváranú konštrukciu. Voliteľná konfigurácia frézy môže rozšíriť jej použitie o ďalšie vhodné úlohy obrábania na pracovnej ploche.

Ak chcete zistiť, či stroj vyhovuje vašim výrobným potrebám, podeľte sa so spoločnosťou Haineng o svoj typ materiálu, rozmery obrobku, požadované operácie a reprezentatívne výkresy. Dodávateľ potom môže pomôcť potvrdiť vhodnú konfiguráciu stroja a voliteľné vybavenie.

Vyžiadajte si cenovú ponuku na 5-osovú CNC mostovú pílu HTQ700GL
